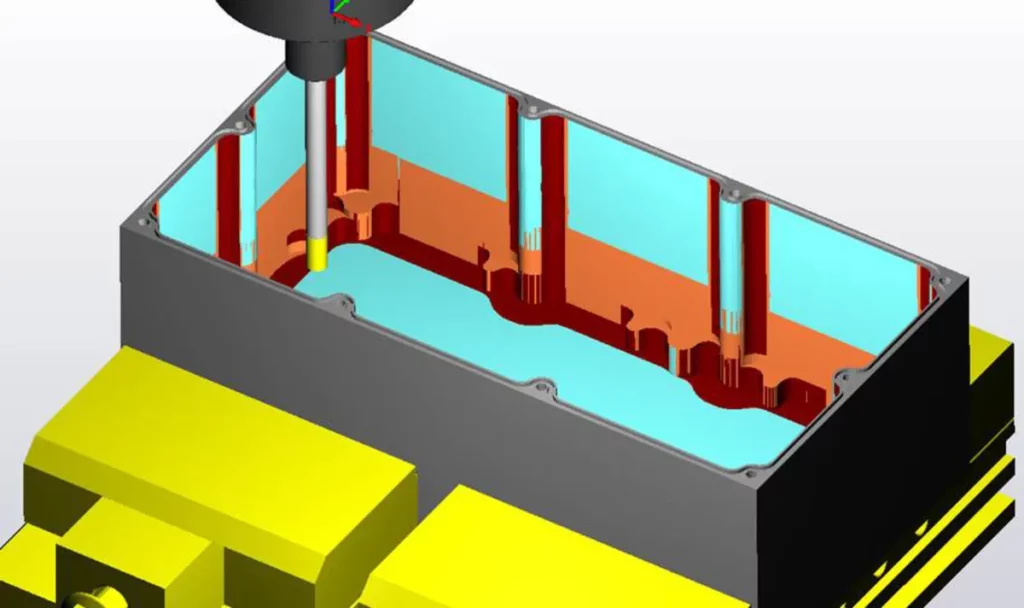

iMachining 3D para Piezas Prismáticas

iMachining 3D reduce drásticamente el tiempo de programación para fresar piezas prismáticas (características ubicadas en planos planos), con múltiples cavidades e islas.

  • Si bien la programación CAM 2.5D estándar requiere que los usuarios seleccionen o definan geometría para cada característica (tanto de cadena como de profundidad), lo que resulta en varias operaciones, iMachining 3D elimina la necesidad de una definición de geometría que requiere mucho tiempo al identificar automáticamente la geometría y la profundidad directamente desde el modelo CAD 3D. .
  • Mediante el uso de una verdadera tecnología step-up inteligente impulsada por festón (pequeños pasos ascendentes con altura de festón constante) para preparar de manera óptima la pieza para el acabado durante el ciclo de desbaste, combina el Roughing y el Rest Roughing en una sola operación.

Usando iMachining 3D para mecanizar piezas prismáticas, el rendimiento y la eficiencia se maximizan automáticamente para lograr el menor tiempo de ciclo posible:

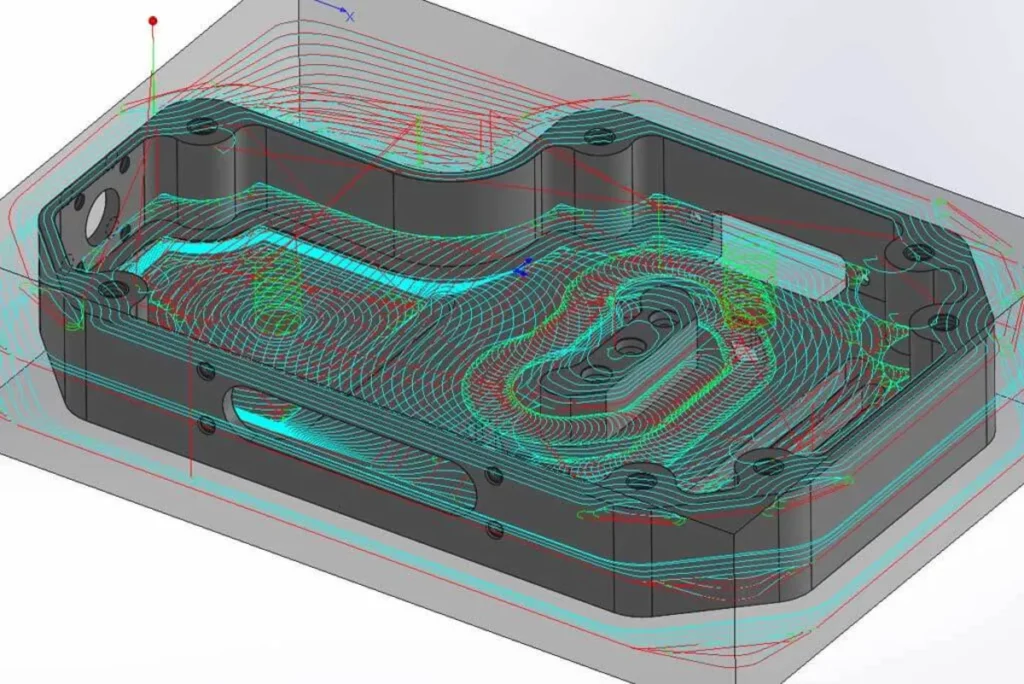

  • iMachining 3D utiliza primero los escalones más profundos para eliminar la mayor cantidad de material, lo que da como resultado profundidades de corte optimizadas. La tasa de eliminación de material (MRR) y la vida útil de la herramienta se maximizan y se elimina la necesidad de retracciones completas.
  • iMachining 3D realiza una clasificación inteligente (agrupación óptima de la proximidad cercana de cortes) para la combinación inteligente de cortes regionales 2D de nivel Z. Los movimientos que no son de corte también se reducen mediante la ordenación del nivel Z 3D y el mecanizado localizado de las regiones de la trayectoria de la herramienta 2D.
  • iMachining 3D aplica un posicionamiento inteligente entre regiones de nivel Z 2D. Los movimientos de posiciones largas se reducen mediante la vinculación de nivel Z 3D y el mecanizado localizado de regiones de trayectoria de herramienta 2D.
  • iMachining 3D proporciona protección automática del modelo Target para que las herramientas grandes se puedan utilizar de forma segura en espacios reducidos.

¿Cómo podemos ayudarte?

Contáctenos en la oficina de SolidServicios más cercana a usted o envíe una consulta comercial en línea.

Me encanta recibir Service Packs de SolidCAM, me encanta el hecho de que modificarán detalles menores, realizarán ligeras mejoras en el software y pueden agregar una capacidad incremental o un aumento incremental en la facilidad de uso.

Curtis Babre
, Ferra Designs

Rest Machining

Con herramientas más pequeñas, se puede realizar cualquier cantidad de operaciones de rest machining; teniendo en cuenta el modelo de stock actualizado, solo se mecanizarán las áreas estrechas y las esquinas.

Protección Automática de Target

Para evitar perforar el Target cuando se trabaja con herramientas grandes en espacios reducidos, iMachining 3D proporciona protección automática del modelo Target.

Protección contra Colisiones del Portaherramientas

iMachining 3D ajusta la trayectoria de la herramienta para evitar el contacto entre el portaherramientas y el modelo de stock actualizado, en cada etapa de la operación.

  • Sin la protección contra colisiones del portaherramientas, la extensión de la herramienta desde el portaherramientas debería ser más larga para mecanizar cavidades profundas.
  • Al utilizar una extensión más corta de la herramienta desde el soporte, la herramienta más corta y resistente se puede ejecutar más rápido y de manera más agresiva.
Termine las Piezas Prismáticas con Pocket Recognition

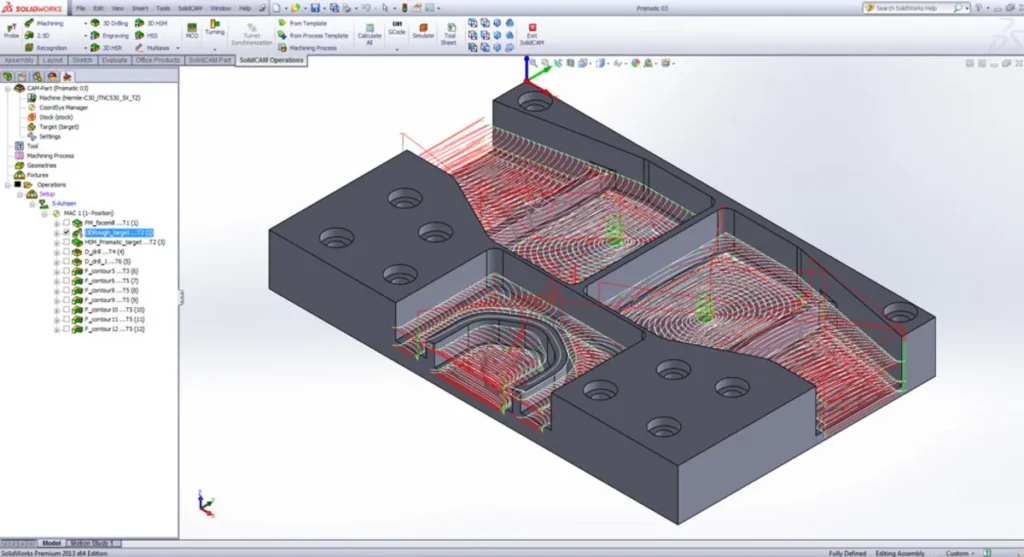

Pocket recognition identifica automáticamente todos las cavidades (con diferentes profundidades y en diferentes niveles) y realiza un corte de acabado en una sola operación, reduciendo drásticamente el tiempo de programación.

  • Pocket recognition proporciona una selección automática y un acabado óptimo de las cavidades en una sola operación.
  • El acabado se realiza mediante un patrón (contorno).
